Схема структуры

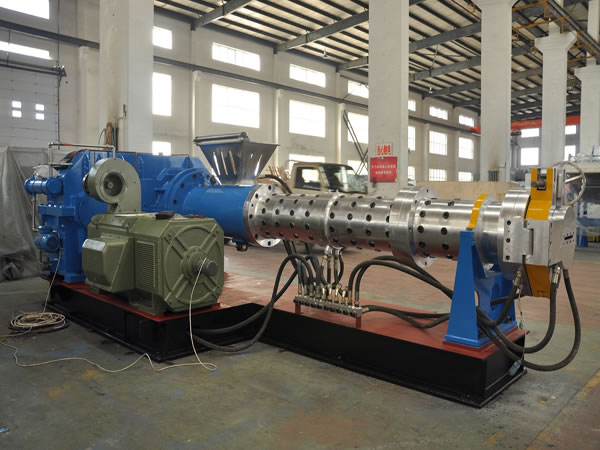

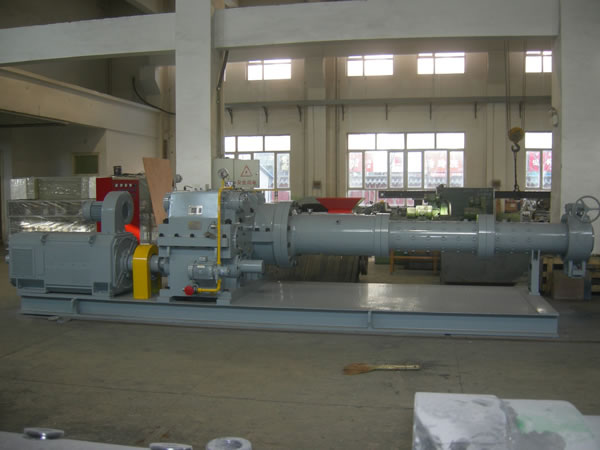

Штифтовой экструдер для резины с холодной подачей состоит из экструдирующей части для подачи материала, редуктора, двигателя и регулятора скорости, а также системы точного контроля температуры.
- Винт изготовлен из азотистой стали 38CrMoAlA. Поверхность азотная. Твердость поверхности HRC60-65. Глубина 0,5-0,7 мм.
- Материал втулки изготовлен из азотистой стали 38CrMoAlA. Твердость поверхности внутреннего отверстия составляет HRC60-65. Глубина 0,5-0,7 мм.
- На экструдер установлены двигатель постоянного тока с бесступенчатой регулировкой скорости и деселератор с шестеренчатым замедлителем с цилиндрическими шестернями двух классов твердости. Точность передачи составляет 6 шагов.
Технические характеристики
| Спец. элемент | ||||||||
| Диаметр винта | ㎜ | 90 | 120 | 150 | 200 | 200 | 250 | |
| Отношение L/D | 14:1 | 14:1 | 16:1 | 18:1 | 12:1 | 12:1 | ||
| Макс. скорость винта | об/мин | 60 | 55 | 44 | 33 | 26 | 22,63 | |
| Хоппер | ㎜ | 130 × 122 | 164 × 140 | 200 × 165 | 260 × 210 | 260 × 210 | 320 × 246 | |
| Количество штифтов в ряду | 8 | 10 | 10 | 12 | 10 | 10 | ||
| Кол-во штифтов в каждой строке | 6 | 6 | 8 | 10 | 10 | 12 | ||
| Модель двигателя | З4-200-21 | З4-200-31 | З4-250-21 | З4-280-32 | З4-280-11 | З4-280-32 | ||
| Власть | кВт | 67 | 90 | 185 | 315 | 250 | 315 | |
| Зона циркуляции горячей воды | 4 | 4 | , 4 | 4 | 3 | 4 | ||
| Тепловая мощность циркуляции горячей воды | кВт | 24 | 48 | 48 | 54 | 42 | 48 | |
| Емкость | ㎏/ч | 360 | 800-1000 | 1800-2000 | 2100-2600 | 2300 | 3000 | |
| Габаритные размеры | л | ㎜ | 2540 | 3996 | 6000 | 7770 | 6250 | 6885 |
| Вт | ㎜ | 1493 | 1575 | 2600 | 3000 | 3000 | 2400 | |
| ЧАС | ㎜ | 1416 | 1760 | 1800 | 2035 | 2035 | 2090 | |
| О весе | т | ~ 4,5 | ~6 | ~ 7,25 | ~ 16,6 | ~ 12,6 | ||
