Условия реализации проекта
- Условия реализации проекта
- Потребность в воде
Температура воды：≤38℃
- Промышленная мягкая вода (неионизированная вода) температура воды ≤38℃
- Циркулирующая вода: для охлаждения бочек; используется мягкая вода (дистиллированная вода) для предотвращения образования накипи.
- Внешняя циркулирующая вода: для охлаждения внутренней циркулирующей воды и водяного желоба
- Предложение по водоснабжению: построить бассейн 25~30м3 за пределами цеха и закачивать воду насосом.
- Условия окружающей среды для электрического шкафа: без пыли; Температура: ≤38℃
- Полный комплект оборудования размещается на жесткой плоской земле, без дополнительного основания.
Введение
- Цвет машины: основная рама: серый цвет шкафа: цвет компьютера
- Гранулирование ремесло

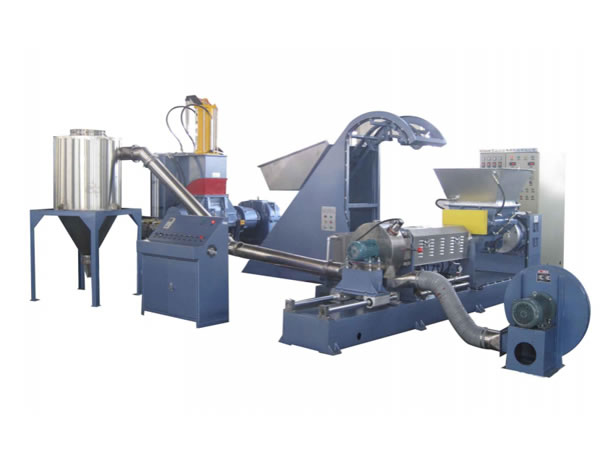

Автоматический конвейер----Двухщелевой питатель---∮120 Одношнековый экструдер--Гидравлический аппарат для смены экрана- Водяное охлаждение- Горячая резка- Центробежный дегидратор- Вибрационный грохот -Silo
Технические характеристики
- Смеситель: принадлежащий клиенту
- Автоматический реверсивный элеватор: 1 комплект
- Мощность двигателя питателя материала: 2.2кВт
- Концевой выключатель ограничивает подъем и опускание
- Бункер элеватора - материал SS,
- Материал подается в конический двухшнековый питатель.
- Двухшнековый питатель: 1 комплект
- Мощность двигателя: 11 кВт, с использованием частотного преобразователя TECO
- Винт питателя: 2 PCS, обработка азотом и хроматом, полированная поверхность.
- Корпус: полировка внутренней стороны, обработка твердым хроматом.
- Бункер: полировка внутренней стороны, обработка твердым хроматом.

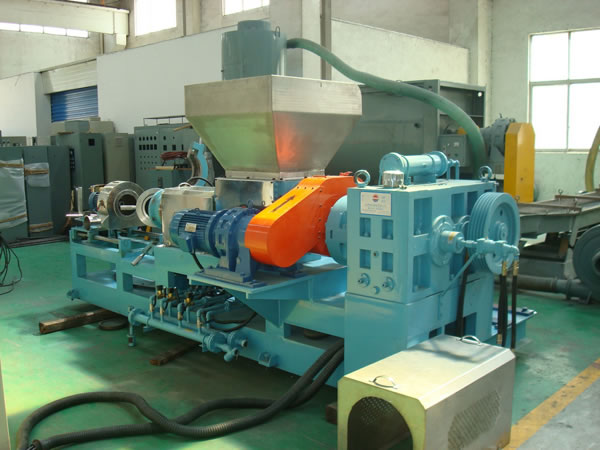

- Экструдер KSD-120 Коробка передач
- Двигатель переменного тока 4-го уровня типа Y2
- Мощность: 75 кВт
- скорость вращения главного двигателя: 1480 об/мин.
- Метод регулировки скорости: принимая "TECO" скорость преобразования частоты переменного тока
- Диаметр: φ100 мм
- L/D: 15:1
- материал 38CrMoALA обработка азотом, высокотемпературная вакуумная закалка; твердость: HRC60-64; Винтовой элемент изготовлен путем шлифования с формированием поверхности через обрабатывающий центр.
Применение охлаждения холодной водой для винтового ствола - материал - 38CrMoALA Обработка азотом, высокотемпературная вакуумная закалка; твердость: HRC60-64; Винтовой элемент изготавливается путем шлифования с формированием поверхности через обрабатывающий центр.
- Ствол охлаждается воздухом.
- Бочка имеет защитный кожух.
- экранный теплообменник:
(1) Положение: фиксированный между стволом и головой
(2) Пластинчатый филер автоматический теплообменник экрана, секция потока для кругового
(3) Литьевой медный нагреватель 2 ломтика.
(4) Двойное расположение: Включая два куска пористой пластины - станция гидравлического давления
(1) Давление в системе масляного контура: 15Mpa＜25Mpa；
(2) Выходной объем гидравлического насоса: 4 л/мин
(3) Номинальная мощность двигателя: 1,5 кВт, номинальная скорость: 1420 об/мин
(4) Гидравлическое масло: YA-N46
(5) Давление азота в аккумуляторе: 7Mpa - Устройство датчика давления головки;
- устройство индикации температуры плавления головки
- Инструментальная плита: алюминиевый нагреватель и комплект;
- система блокировки
(1) интеллектуальный прибор, саморегулирование параметров ПИД, индикация разрыва цепи нагревателя
(2) одношнековая головка экструдера установлена с индикацией давления и температуры расплава. Давление расплава сблокировано с главной рамой, защита от избыточного давления. - Электрическая система управления
(1) 3*380v .50HZ
(2) Контактор переменного тока: марка SIEMENS
(3) Воздушный выключатель главного двигателя: марка LG
(4) Промежуточное реле: марка OMRON
(5) Регулятор температуры: марка OMRON
(6) Другие низковольтные электрические и кнопки, переключатели: все используются французские Schneider
(7) Электрический шкаф управления включает в себя систему контроля температуры и систему привода - Вспомогательная система горячей резки с водяным кольцом на лицевой стороне штампа
(1) Гранулятор горячей резки с водяным кольцом: 2,2 кВт, один комплект; Метод регулировки скорости: принимая "TECO" скорость преобразования частоты переменного тока
(2) Крышка для горячей резки: Нержавеющая сталь. 1 шт.
(3) Водяной насос: один комплект, мощность: 5,5 кВт
(4) Отводящая траншея: материал нержавеющая сталь, 1ПК
(5) Центробежный дегидратор: один комплект, 4 кВт
(6) Вибрационный грохот: один комплект,
(7) силос красителя: один комплект, включая 0.75m3 силос, 3kw вентилятор, принятьφ160 мягкой трубы. - входной сальник: 1 комплект
- Внутренний шестигранный ключ: 1 комплект
- Асбестовая перчатка: 1 пара
- Лезвие для горячей резки: 10 шт.
Коробка передач с высоким крутящим моментом, вал коробки передач изготовлен из высокопрочной легированной стали и обработан закалкой цементитом, высокая точность и высокая твердость стабилизации передачи, низкий уровень шума, высокая эффективность.
